GWASY Eight Color Computer Control High Speed(120m/Min) Rotogravure Printing Machine

Product Details:
Place of Origin: Made in china
Brand Name: xiao hai
Payment & Shipping Terms:
Delivery Time: according to the machine,10-30 days.
Payment Terms: 30% downpayment and pay the balance before shipment afer test the machine in our factory.
Contact Now

Product Description

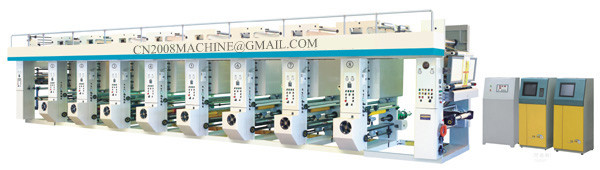

GWASY Series Eight Color Computer Control High Speed(120m,Min)Rotogravure Printing Machine



Model No.

GWASY-8800

GWASY-81000

Effective Printing Width

800mm

1000mm

Max.Printing Speed

120m/min

120m/min

Max.Mechanical Speed

140m/min

140m/min

Max.Diameter of Unwind/Rewind

GWASY Eight Color Computer Control High Speed(120m/Min) Rotogravure Printing Machine600mm

GWASY Eight Color Computer Control High Speed(120m/Min) Rotogravure Printing Machine600mm

Inside Diameter of Roll Core

GWASY Eight Color Computer Control High Speed(120m/Min) Rotogravure Printing Machine76mm

GWASY Eight Color Computer Control High Speed(120m/Min) Rotogravure Printing Machine76mm

Diameter of Printing Cylinder

GWASY Eight Color Computer Control High Speed(120m/Min) Rotogravure Printing Machine120??300mm

GWASY Eight Color Computer Control High Speed(120m/Min) Rotogravure Printing Machine120??300mm

Accuracy of Computer Registration

±0.2mm

±0.2mm

TensionControl Range

0~25kg/Full Width

0~25kg/Full Width

Heating Power of Oven

124kw

144Kw

Total Power

140kw

161Kw

Weight of Machine

20000kg

25000kg

Machine Dimension(mm)

16300x3400x3100

16300x4000x3100

GWASY600A series computer high speed gravure printing machine, which first adopts advanced seven-motor tension control system. tension pick up by dancer rollers; centrelization controlled by PLC program; with auto change roll, auto splicing and cutting device; auto color register system.

2.Main parameter:

1. Printing colors: 8 colors 10 units

2. Max. width of material: 630mm

3. Max. Printing breadth: 600mm

4. Max. Mechanical speed: 140m/min.

5. Max. Printing speed: 120m/min.(varies according to the printing material,

                           printing ink and the familiarity of the operator).

6. The Max diameter of unwind and rewind: 800mm

7. Diameter of cylinder: 100mm-330mm.

8. Color register precision: vertical register≤±0.15mm

                      Horizontal register≤±0.15mm

9. Tension range: 3-25kg.

10. Tension accuracy: ±0.5kg.

11. Diameter of web: 76mm (inner)*92mm (outer).

12. Printing pressure: 380kg.

13. The movement of doctor blade: ±5mm.

14. Drying method: electric heating.

15. Heating power for each printing unit: 7kw

16. Air supply pressure: 0.7Mpa.

17. Main motor: vector Motor ( Inverter brand: Yaskawa, Made In Japan).

18. Machine power:  80kw

19. Overall dimension: 13800×2500×2500mm (L*W*H).

20. Net weight: 19T

21. Printing material:

Non-woven

Cellophane: 20-30μm

PET: 12-60μm

PE: 40-80μm

OPP: 15-60 μm

BOPP: 15-60 μm

CPP: 15-60 μm

PVC:20-80μm

NY: 15-50μm

PAPER: 30-80gsm

Composite film: 15-60μm And other film materials with the similar printing performance listed above.



3. Unwind part



Structure:

(1) Double working mechamism with non-stop of the machine.

(2) Unwind tension pick up by dancer roller.

(3) Double unwind air shafts are driven by two separately vector motors,

   each motor working with its accordingly inverter.

(4) With auto splicing and cutting device.

(5) With auto change roll with non-stop of the machine.

(6) Rolling material fixed onto the air shaft.

(7) The rotation of the unwind stand by worm-gear motor





Specification:

(1) The max diameter of rolling material: 800mm

(2) The horizontal adjustment of rolling material: ±20mm.

(3) Tension set range: 3-25kg.

(4) Air shaft: 76mm (3 inch).

(5) Dancer roller air cylinder (1 pcs ): KCS65×78 (KORTLS brand,Made

                              In Japan).

(6) The center height of whirling stand: 650mm

(7) The max printing width: 630mm

(8) Unwind motor (2 pcs): vector motor (Inverter brand: Yaskawa, Made

                                 In Japan).



4. In-feed unit
Structure:

(1) Double roller rolling type, consist of steel roller and soft rubber roller.

(2) On-off of soft rubber roller as well as its pressure adjustment is controlled by pneumatic unit to control.

(3) In-feed unit steel roller is driven by separating vector motor (Inverter brand:

   Yaskawa, Made In Japan).

(4) The tension pick up by dancer roller.

Specification:

(1) The diameter of steel roller: Ø130mm.  chrome plated treatment.

(2) The diameter of soft rubber roller: Ø100mm  55-65degree

(3) Tension set: 3-25kg.

(4) Dancer roller air cylinder (1 pcs): SCS65×78 (KORTLS brand, Made

                              In Japan ).

(5) Max pressure of soft roller: 350kg.

(6) In-feed unit motor (1 pcs): Vector motor (Inverter brand: Yaskawa,Made

                                 In Japan).



5. Printing station

5.1 Printing pressure structure

(1) Printing pressure method: double air cylinder pressure.

(2) Printing pressure roller: rubber roller,  Ø120mm.

(3) Max.printing pressure: 380kg , the pressure adjsutable.

(4) Cylinder installation: shaftless pneumatic type.

(5) The max.length of the printing cylinder: 620mm.



5.2 Doctor blade

(1). Doctor blade with pneumatic type, with adjustable pressure.

(2) The horizontal direction,vertical direction and its angle can be adjust.

(3) The movement of the doctor blade: 6mm

(4) The horizontal movement of the doctor blade controlled by the synchronic

   motor.

(5) The doctor blade pressure: 10-100kg.



5.3 Ink stand

(1) Ink stand up and down in vertical direction, adjusted by handwheel.

(2) printing cylinder directly dipped into the ink dish.

(3) The max.depth of the printing cyinder dipped into the ink: 50mm.

(4) Ink dish: made of stainless steel.



5.4 Ink recycle system

Each printing unit has one ink pump



5.5 Dry oven:

(1) Structure: seal type; heating recycle design; save energy.

(2) Heating type: electricity tube

(3) Heating power: 6.5kw for each printing unit.

(4) Temperature control: auto constant control (each printing unit).

(5) Blower: centrifugal blower  1.1kw.

(6) Wind pressure: 1210pa



5.6 Cooling part

(1) Each unit has a separating cooling system.

(2) Arc structure fast discharging air.

The power of blower for cooling: 0.55kw.



5.7 Guide roller

(1) Made of aluminum alloy, with static&dynamic balance treatment

(2) Bearing: ASK or Nachi brand, which made in japan.



6 Out-feed unit

Structure:

(1) Double roller rolling type, consist of steel roller and soft rubber roller.

(2) On-off of soft rubber roller as well as its pressure adjustment is controlled

   by pneumatic unit to control.

(3) In-feed unit steel roller is driven by separating vector motor (Inverter brand:

   Yaskawa, Made In Japan).

(4) The tension pick up by dancer roller.

Specification:

(1) The diameter of steel roller: Ø130mm.  chrome plated treatment

(2) The diameter of soft rubber roller: Ø100mm    55-65degree

(3) Tension set: 3-25kg.

(4) Dancer roller air cylinder (1 pcs): SCS65×78 (KORTLS brand, Made in

                                         Japan).

(5) Max pressure of soft rubber roller: 350kg.

(6) In-feed unit motor (1 pcs): vector motor (Inverter brand: Yaskawa brand,

                                    Made In Japan).



7. Rewind part:

Structure:

(1) Double working mechamism with non-stop of the machine.

(2) Rewind tension pick up by dancer roller.

(3) Double unwind air shafts are driven by two separately vector motors,

   each motor working with accordingly inverter.

(4) With auto splicing and cutting device.

(5) With auto change roll with non-stop of the machine.

(6) Rolling material fixed onto the air shaft.

(7) The rotation of the unwind stand by worm-gear motor



Specification:

(1) The max diameter of rolling material: 800mm

(2) The horizontal adjustment of rolling material: ±20mm.

(3) Tension set range: 3-25kg.

(4) Air shaft: 76mm (3 inch).

(5) Dancer roller air cylinder (1 pcs ): KCS65×78 (KORTLS brand,Made

                              In Japan).

(6) The center height of whirling stand: 650mm

(7) The max printing width: 630mm

(8) Rewind motor (2 pcs): vector motor (Inverter brand: Yaskawa, Made

                                 In Japan).



8. Main transmission part

Structure:

(1) Main motor transfers each group of printing cylinders through the main

transmission shaft and several couplings and gear boxes.

(2) Transmitted by synchronous belt and gear boxes.

(3) Joints each gear box, transmission shaft with flexible coupling.

Specification:

(1) Main motor: Vector motor(Inverter brand: Yaskawa, Made In Japan).

(2) Clutch of the gear box: pneumatic type.

(3) The diameter of transmission shaft: 40mm.



9. Machine body

Structure:

(1) The whole wallboard is made of high strength low stress alloy cast iron.

(2) Guide roller shaft-crossing installing type.

(3) The whole machine is fixed by composition type.

Specification:

(1) Frame thickness: 65mm.

(2) Distance between each unit: 1000mm.

(3) Diameter of guide roller: 80, 100mm (key position: 100mm)

(4) Length of guide roller: 630mm.



10. Illumination

Electronic energy-saving lamp



11. ARC SYSTEM

Auto color register system; with video inspection (KESAI   Computer)

(1). Computer closet: 1 pcs

(2). Image Camera: 1 pcs

(3) Micro-processor: 6 pcs

(4). Electronic-eye: 6 pcs
